浅谈丝扣件

发布时间:2023-07-14 新闻来源:小编 浏览次数:

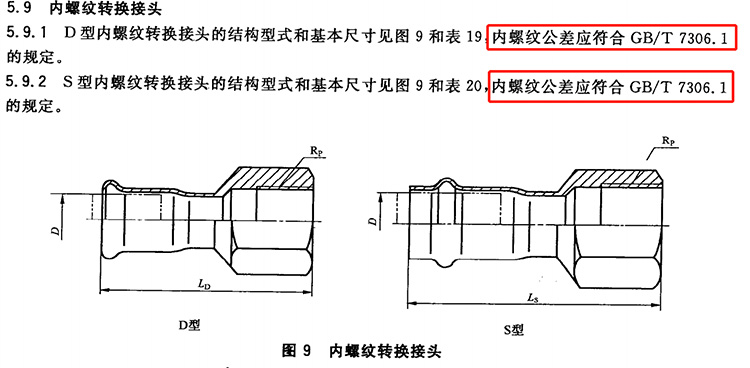

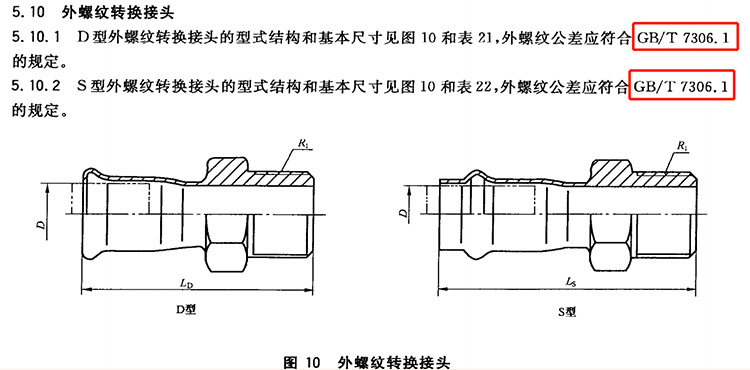

在国标GB/T19228.1-2011《不锈钢卡压式管件》的5.9和5.10条中的“内、外螺纹转换接头”中,有这样的规定:内、外螺纹公差应符合GB/T 7306.1的规定。

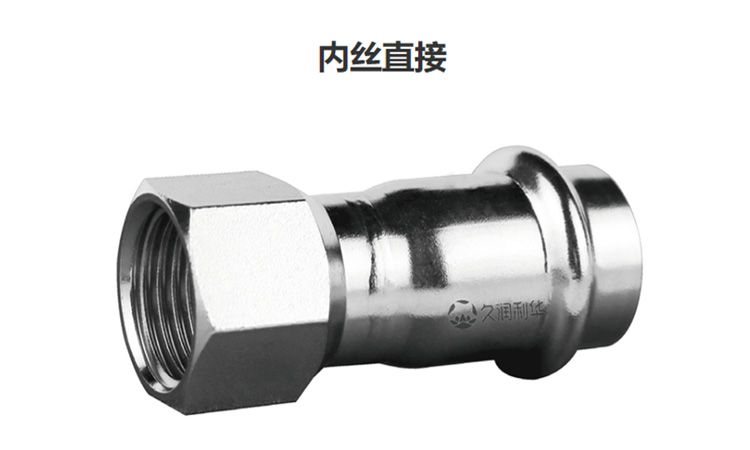

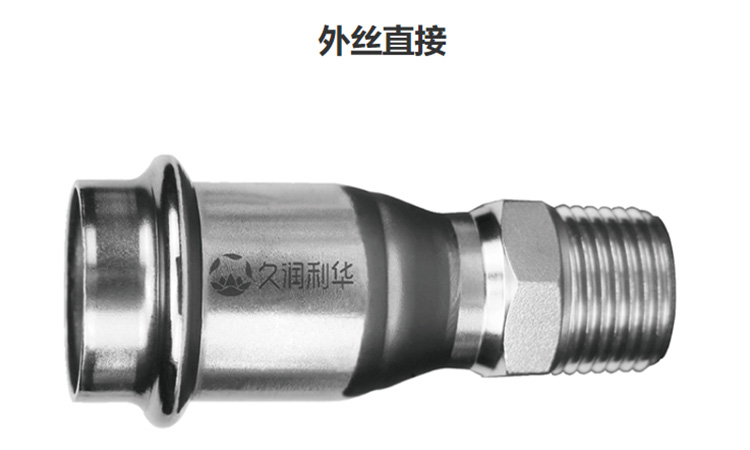

所谓内、外螺纹转换接头,其实就是咱们平常所说的“丝扣件”。它被广泛地应用于管子、阀门、管接头、旋塞及其他管路附件的螺纹连接中。

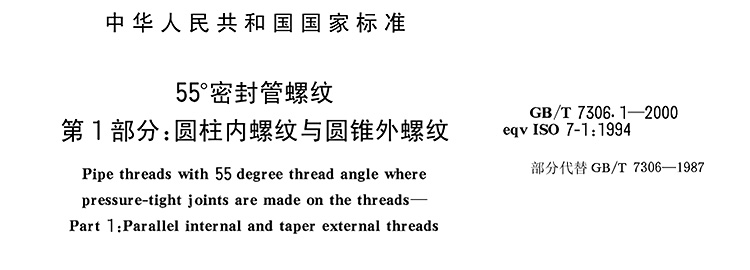

而上面提到的所依据的国标GB/T 7306.1,它的全称是《55°密封管螺纹 圆柱内螺纹与圆锥外螺纹》。

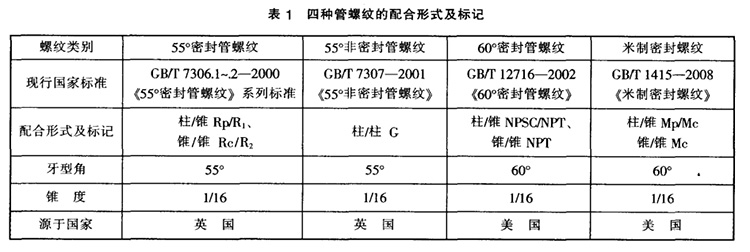

世界上影响力最大的管螺纹有两种,一种是英国发明的55°惠氏螺纹,另一种是美国发明的 60°布氏管螺纹。而我国常用的管螺纹有以下四种:





而这四种里面,不锈钢水管行业内常用的是前两种:55°密封管螺纹与55°非密封管螺纹。


它们的区别是:55°密封管螺纹具有密封性,但由于受加工精度和形位公差的影响,其密封性可能不可靠,实际应用中 一般需在配合面上施加密封介质,如密封胶带(生料带);而55°非密封管螺纹螺纹副没有密封性,即使加填料也不具有密封性。





目前,在国内市场,两类管螺纹应用都很广泛,但标准选用尚无明确规定,多是按照行业惯例或各企业的使用惯例在使用,比如气缸接口,一般是选择R螺纹(55°),液缸接口,则是G螺纹(55°)使用较多




对于55°密封管螺纹而言,低压静载我们采用圆柱/圆锥螺纹配合形式,而当高压变载及震动的场合,我们采用圆锥/圆锥螺纹配合形式。

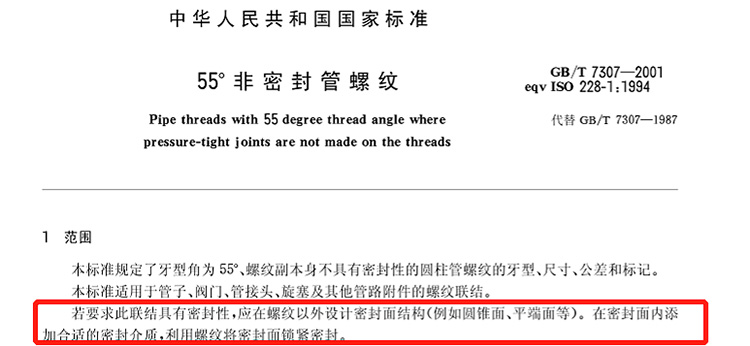

而对于55°非密封管螺纹而言,参照国标GB/T 7307,若要求具有密封性,应在螺纹之外设计密封面结构(圆锥面或平端面),在密封面内添加合适的密封介质(一般为密封垫),利用螺纹将密封面锁紧密封。

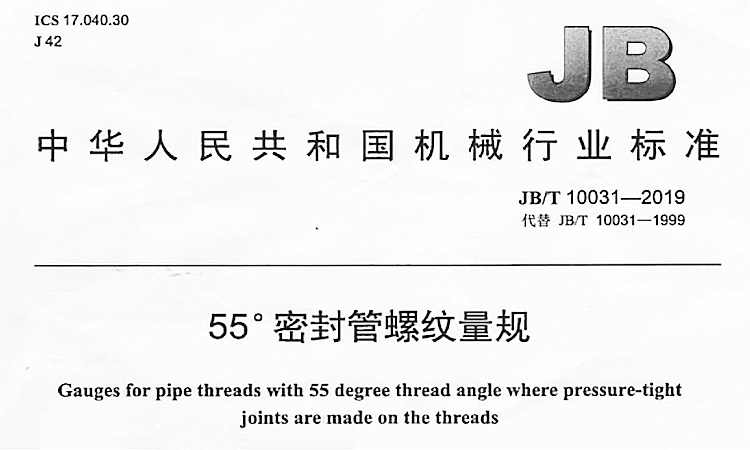

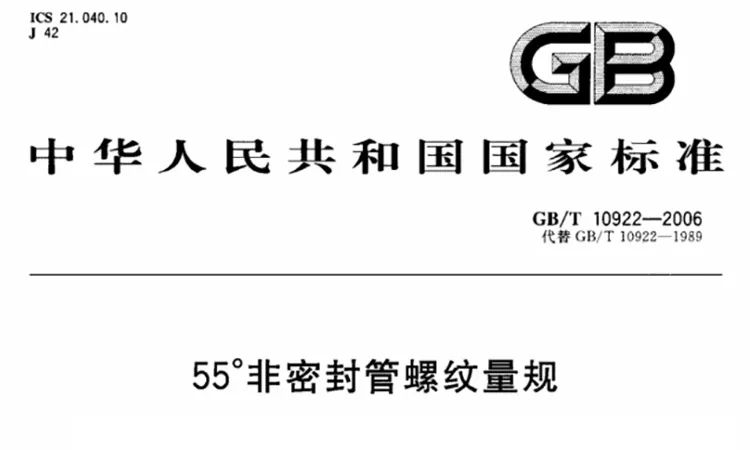

最后,简单说一下管螺纹量规:55°密封管螺纹量规参照  JB/T 10031-2019 ,55°非密封管螺纹量规参照:GB/T 10922-2006。
